Este producto está sujeto a disponibilidad. Te recomendamos contactarnos antes de realizar tu compra para confirmar el modelo exacto según la capacidad de manguera (diámetro interno y longitud), orientación del conjunto de rodillos, precio y tiempo de entrega con nuestro equipo comercial, al igual que los costos de envío.

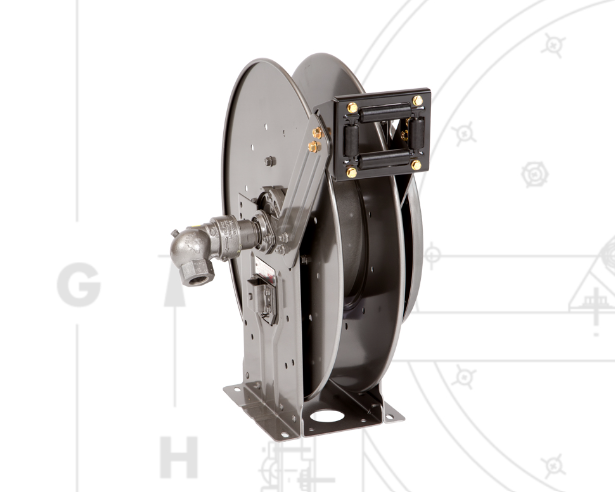

Los carretes de la Serie SPBN800 (Hannay Reels®) están diseñados para el rebobinado automático mediante motor a resorte autorretráctil, ofreciendo un diseño de bastidor angosto (narrow frame) ideal para optimizar el espacio en auto-tanques, camiones repartidores y plantas de llenado de Gas L.P. / Propano y Recarga. Están especificados para el manejo seguro de mangueras de 3/4″ y 1″ de diámetro interno (D. I.) (así como mangueras de 1/2″ D.I.).
Construidos de forma extremadamente robusta, incluyen un trinquete de bloqueo a prueba de chispas (no-encendido) que fija la manguera a la distancia deseada y un mandril de desembrague diseñado para prevenir averías en el resorte causadas por un bobinado inverso accidental. Cada unidad incluye de serie un conjunto de rodillos de 4 vías que asegura un deslizamiento suave sin desgastar el recubrimiento de la manguera.
Diseño de Perfil Angosto (Serie SPBN): Bastidor compacto que maximiza el aprovechamiento del espacio en gabinetes de vehículos o áreas reducidas.
Rebobinado Automático a Resorte: Retracción suave, confiable y constante sin necesidad de conexiones eléctricas, neumáticas ni hidráulicas.
Mecanismo Antichispas: Trinquete de traba a prueba de chispas que garantiza un bloqueo seguro durante las operaciones con gases inflamables.
Mandril de Desembrague Anti-Daños: Evita roturas o fallas mecánicas en el motor a resorte causadas por rotación inversa.
Conjunto de Rodillos de 4 Vías Incluido: Facilita la extracción y recogida de la manguera en múltiples ángulos reduciendo la fricción.
Conexiones de Alto Rendimiento:
Entrada Estándar: Junta giratoria de 90° con rodamiento de bolas y roscas hembra de 1″ NPT.
Salida Estándar: Roscas hembra de 1″ NPT.
Alta Capacidad de Presión y Temperatura: Diseñados para operar con presiones de trabajo de hasta 350 PSI (24 bar) y temperaturas de fluido de -40 °C a +149 °C (-40 °F a +300 °F).
| Parámetro Técnico | Especificación de Fábrica |
| Marca / Fabricante | Hannay Reels® |
| Serie / Línea | Serie SPBN800 (Perfil Angosto) |
| Tipo de Rebobinado | Motor a resorte autorretráctil |
| Gases / Fluidos Compatibles | Gas L.P., Propano, Butano y Recarga |
| Diámetro Interno de Manguera | De 3/4″ y 1″ D. I. (compatible con 1/2″ D.I.) |
| Presión Máxima de Trabajo | Hasta 350 PSI (24 bar) |
| Rango de Temperatura de Fluido | -40 °C a +149 °C (-40 °F a +300 °F) |
| Entrada Estándar | Unión giratoria 90° de 1″ NPT Hembra con rodamiento de bolas |
| Salida Estándar | Rosca hembra de 1″ NPT |
| Accesorios Incluidos | Rodillo de guiado de manguera de 4 vías |
| Protección Antichispas | Trinquete de traba a prueba de chispas (spark-proof ratchet) |
| Modelo Estándar | D. I. Manguera | Capacidad Manguera | Peso Aprox. (lb) | Ancho Bastidor A (in) | Ancho Tambor B (in) | Dim. C (in) | Altura D (in) | Dim. E (in) | Ancho Total F (in) | Altura Total G (in) | Dim. H (in) | Dim. X (in) | Dim. Y (in) |
| SPBN816-19-20-10.5J | 1/2″ ID | 35 ft | 75 lb | 10.00 | 4.00 | 10.50 | 12.00 | 20.75 | 16.12 | 20.00 | 10.62 | 8.00 | 10.00 |
| SPBN816-23-24-10.5J | 1/2″ ID | 50 ft | 87 lb | 10.00 | 4.00 | 10.50 | 12.00 | 24.00 | 16.12 | 24.00 | 12.62 | 8.00 | 10.00 |
| SPBN816-25-26-10.5B | 1/2″ ID | 65 ft | 96 lb | 10.00 | 4.00 | 10.50 | 12.00 | 25.50 | 16.12 | 26.00 | 13.62 | 8.00 | 10.00 |
| SPBN818-25-26-10.5B | 1/2″ ID | 60 ft | 102 lb | 12.00 | 6.00 | 10.50 | 12.00 | 25.50 | 18.12 | 26.00 | 13.62 | 10.00 | 10.00 |
| SPBN816-19-20-10.5J | 3/4″ ID | 25 ft | 75 lb | 10.00 | 4.00 | 10.50 | 12.00 | 20.75 | 16.12 | 20.00 | 10.62 | 8.00 | 10.00 |
| SPBN816-23-24-10.5J | 3/4″ ID | 50 ft | 87 lb | 10.00 | 4.00 | 10.50 | 12.00 | 24.00 | 16.12 | 24.00 | 12.62 | 8.00 | 10.00 |
| SPBN816-25-26-10.5B | 3/4″ ID | 60 ft | 96 lb | 10.00 | 4.00 | 10.50 | 12.00 | 25.50 | 16.12 | 26.00 | 13.62 | 8.00 | 10.00 |
| SPBN818-25-26-10.5B | 3/4″ ID | 70 ft | 102 lb | 12.00 | 6.00 | 10.50 | 12.00 | 25.50 | 18.12 | 26.00 | 13.62 | 10.00 | 10.00 |
| SPBN816-19-20-10.5J | 1″ ID | 15 ft | 75 lb | 10.00 | 4.00 | 10.50 | 12.00 | 20.75 | 16.12 | 20.00 | 10.62 | 8.00 | 10.00 |
| SPBN816-23-24-10.5J | 1″ ID | 25 ft | 87 lb | 10.00 | 4.00 | 10.50 | 12.00 | 24.00 | 16.12 | 24.00 | 12.62 | 8.00 | 10.00 |
| SPBN816-25-26-10.5B | 1″ ID | 35 ft | 96 lb | 10.00 | 4.00 | 10.50 | 12.00 | 25.50 | 16.12 | 26.00 | 13.62 | 8.00 | 10.00 |
| SPBN818-25-26-10.5B | 1″ ID | 50 ft | 102 lb | 12.00 | 6.00 | 10.50 | 12.00 | 25.50 | 18.12 | 26.00 | 13.62 | 10.00 | 10.00 |
*Nota: Se debe indicar la posición deseada para el conjunto de rodillos de 4 vías al realizar el pedido.
