Este producto está sujeto a disponibilidad. Te recomendamos contactarnos antes de realizar tu compra para confirmar el modelo exacto según la capacidad de manguera (diámetro y longitud), tipo de rebobinado (manual o motorizado), precio y tiempo de entrega con nuestro equipo comercial, al igual que los costos de envío.

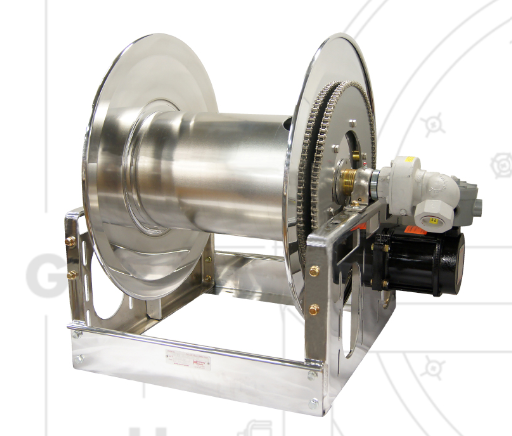

Los carretes de la Serie SBPB (Hannay Reels®) están fabricados en aluminio pulido (prefijo SB), una solución de alto rendimiento diseñada especialmente para brindar una sustancial reducción de peso operativo y una resistencia superior a la corrosión en comparación con la construcción de acero estándar. Son la opción ideal para auto-tanques, camiones repartidores y plantas de llenado de Gas L.P. / Propano y Recarga que requieren optimizar la capacidad de carga del vehículo.
Esta serie está aprobada para áreas clasificadas con riesgo de explosión (antiexplosivos) y maneja mangueras individuales con diámetro interno de 1″ a 1,5″. Cuenta con diversas alternativas de accionamiento: rebobinado a manivela manual, motorización eléctrica a prueba de explosión, neumática o hidráulica. Asimismo, la variante SBHDDPB ofrece propulsión hidráulica directa que elimina por completo el uso de cadenas y coronas dentadas, reduciendo el desgaste y simplificando las labores de mantenimiento.
Construcción en Aluminio Pulido (Prefijo SB): Ofrece gran reducción de peso en la unidad móvil y excelente resistencia a la corrosión ambiental.
Diseño Antiexplosivo: Certificado de fábrica para operar de forma segura en áreas peligrosas con presencia de gases inflamables.
Variedad de Opciones de Rebobinado:
Rebobinado a manivela accionada por engranajes.
Rebobinado a motor eléctrico, neumático u hidráulico mediante cadena n.° 40 y corona dentada.
Rebobinado hidráulico de accionamiento directo (Serie SBHDDPB), que elimina cadenas y piñones.
Sistemas de Freno Adaptados: Los modelos a manivela manual y de propulsión hidráulica directa vienen equipados con freno de piñón; los modelos motorizados con transmisión por cadena incluyen freno de cinta.
Componentes Fluidos de Alta Resistencia:
Entrada: Unión giratoria de 90° con rodamiento de bolas y roscas hembra de 1,5″ NPT.
Salida: Cuello de ganso bridado con roscas hembra de 1″ NPT (componentes de junta, cuello y cubo en acero de alta resistencia).
Estructura según Tamaño: Bastidor de marcos prensados para tamaños de disco de hasta 30-31; estructura reforzada de tubo de rollo / cuadrado para modelos con disco de tamaño 33-34.
| Parámetro Técnico | Especificación de Fábrica |
| Marca / Fabricante | Hannay Reels® |
| Serie / Línea | Serie SBPB / SBHDDPB (Aluminio) |
| Gases / Fluidos Compatibles | Gas L.P., Propano y Recarga |
| Diámetro Interno de Manguera | De 1″ a 1,5″ D. I. |
| Presión Máxima de Trabajo | Hasta 350 PSI (24 bar) |
| Rango de Temperatura de Fluido | -40 °C a +149 °C (-40 °F a +300 °F) |
| Entrada Estándar | Unión giratoria 90° de 1,5″ NPT Hembra con rodamiento de bolas |
| Salida Estándar | Cuello de ganso bridado de 1″ NPT Hembra |
| Nomenclatura de Prefijos a Motor |
• SBA: Rebobinado Neumático (con válvula de control y manguera de 25″) • SBE: Rebobinado Eléctrico (1/3 HP) • SBEP: Rebobinado Eléctrico (1/2 HP; 12V y 24V DC con interruptor y solenoide) • SBHD: Rebobinado Hidráulico (sin válvula de control) |
| Modelo Estándar (Rebobinado Eléctrico)* | Diámetro Interno (D. I.) | Capacidad de Manguera | Peso Aprox. (lb) | Ancho Bastidor A (in) | Ancho Tambor B (in) | Dim. C (in) | Altura D (in) | Dim. E (in) | Ancho Total F (in) | Altura Total G (in) | Dim. H (in) | Dim. X (in) | Dim. Y (in) |
| SBEPB24-23-24 | 1″ ID | 125 ft | 119 lb | 21.00 | 15.50 | 10.50 | 20.50 | 22.75 | 29.25 | 23.50 | 12.12 | 13.00 | 16.75 |
| SBEPB30-23-24 | 1″ ID | 150 ft | 124 lb | 27.50 | 22.00 | 10.50 | 20.50 | 22.75 | 35.75 | 23.50 | 12.12 | 19.50 | 16.75 |
| SBEPB26-25-26 | 1″ ID | 150 ft | 137 lb | 21.00 | 17.50 | 10.50 | 25.50 | 24.75 | 31.00 | 27.88 | 15.50 | 15.00 | 21.75 |
| SBEPB28-25-26 | 1″ ID | 200 ft | 157 lb | 25.50 | 20.00 | 10.50 | 25.50 | 24.75 | 33.75 | 27.88 | 15.50 | 17.50 | 21.75 |
| SBEPB22-30-31 | 1″ ID | 250 ft | 130 lb | 19.00 | 13.50 | 10.50 | 25.50 | 28.75 | 27.25 | 29.88 | 15.50 | 11.00 | 21.75 |
| SBEPB18-33-34 | 1″ ID | 200 ft | 146 lb | 14.50 | 9.50 | 10.50 | 31.50 | 31.75 | 23.75 | 33.62 | 17.75 | 7.00 | 27.75 |
| SBEPB24-25-26-15.5 | 1-1/2″ ID | 50 ft | 133 lb | 21.00 | 15.50 | 15.50 | 25.50 | 24.75 | 29.25 | 27.88 | 15.50 | 13.00 | 21.75 |
| SBEPB28-25-26-15.5 | 1-1/2″ ID | 75 ft | 159 lb | 25.50 | 20.00 | 15.50 | 25.50 | 24.75 | 33.75 | 27.88 | 15.50 | 17.50 | 21.75 |
| SBEPB26-30-31-15.5 | 1-1/2″ ID | 100 ft | 140 lb | 23.00 | 17.50 | 15.50 | 25.50 | 28.75 | 31.25 | 29.88 | 15.50 | 15.00 | 21.75 |
*Nota: Los prefijos de modelo cambian según el tipo de motorización (SBA para neumático, SBHD/SBHDDPB para hidráulico o SBPB para manual). Se debe instalar un conector flexible entre el tubo rígido de la instalación y la junta giratoria de entrada.
