Este producto está sujeto a disponibilidad. Te recomendamos contactarnos antes de realizar tu compra para confirmar el modelo exacto según la capacidad de manguera (diámetro y longitud), opción de rebobinado a motor (eléctrico, neumático o hidráulico), precio y tiempo de entrega con nuestro equipo comercial, al igual que los costos de envío.

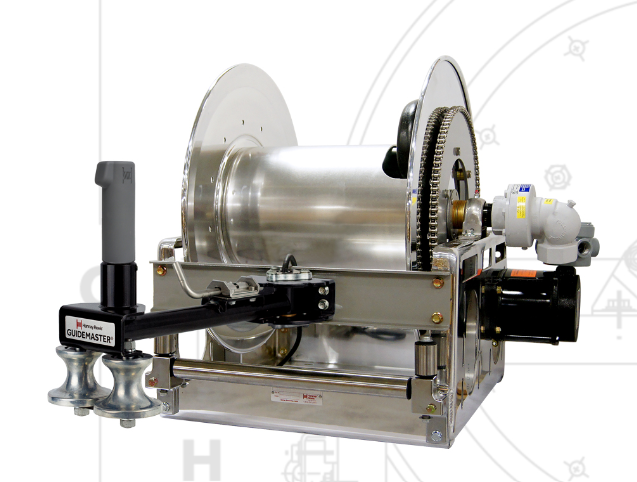

Los carretes de la Serie SBPBGMB (Hannay Reels®) están fabricados en aluminio pulido (prefijo SB), combinando una drástica reducción del peso operativo en el vehículo con la máxima resistencia a la corrosión en comparación con las construcciones estándar de acero. Están diseñados especialmente para el manejo y trasvase seguro de mangueras individuales de 1″ o 1,5″ de diámetro interno (D. I.) en camiones cisterna, auto-tanques y plantas de llenado de Gas L.P. / Propano y Recarga.
Esta serie destaca por incluir de fábrica el conjunto de guiado inferior Guidemaster® (rodillo del conjunto B) como equipamiento estándar, facilitando un rebobinado suave, ordenado y sin fricción de la manguera. Dispone de diversas opciones de motorización a prueba de explosión (eléctrica, neumática e hidráulica con cadena o de accionamiento directo) y cuenta con certificación para operar de manera segura en zonas clasificadas con riesgo de gases inflamables.
Construcción en Aluminio Pulido (Prefijo SB): Diseñados para reducir considerablemente el peso total en unidades móviles y brindar una excelente protección anticorrosiva.
Guidemaster® Integrado de Serie: Incluye el rodillo de bobinado inferior del conjunto B como equipamiento estándar para un guiado cómodo de la manguera (peso aprox. del Guidemaster®: 9,5 kg / 21 lb).
Variedad de Opciones de Rebobinado a Motor:
Neumático (Prefijo SBA): Suministrado con válvula de control y manguera de aire de 25″.
Eléctrico (Prefijos SBE / SBEP): Motor de 1/3 HP o 1/2 HP (modelos 12V y 24V DC incluyen interruptor y solenoide; 115V AC requiere interruptor por separado).
Hidráulico (Prefijo SBHD): Transmisión por cadena n.° 40 y corona dentada.
Hidráulico Directo (Serie SBHDDPB): Transmisión directa que elimina cadenas y piñones expuestos.
Sistemas de Freno de Seguridad: Los modelos motorizados eléctricos incluyen freno de cinta, mientras que las versiones de rebobinado hidráulico directo integran freno de piñón.
Rebobinado Auxiliar a Manivela: Equipamiento estándar en modelos de la serie HDDPB y disponible como opción bajo pedido para la serie PB.
Conexiones Fluidas en Acero de Alta Resistencia: Entrada con unión giratoria de 90° de 1,5″ NPT hembra con rodamiento de bolas y salida con cuello de ganso bridado de 1″ NPT hembra.
| Parámetro Técnico | Especificación de Fábrica |
| Marca / Fabricante | Hannay Reels® |
| Serie / Línea | Serie SBPBGMB / SBHDDPBGMB (Aluminio) |
| Diámetro Interno de Manguera | 1″ o 1,5″ D. I. |
| Gases / Fluidos Compatibles | Gas L.P., Propano, Butano y Recarga |
| Presión Máxima de Trabajo | Hasta 350 PSI (24 bar) |
| Rango de Temperatura de Fluido | -40 °C a +149 °C (-40 °F a +300 °F) |
| Entrada Estándar | Unión giratoria 90° de 1,5″ NPT Hembra con rodamiento de bolas (Acero) |
| Salida Estándar | Cuello de ganso bridado de 1″ NPT Hembra (Acero) |
| Accesorio Incluido | Conjunto de guiado Guidemaster® (peso aprox. 9,5 kg / 21 lb) |
| Nomenclatura de Prefijos |
• SBA: Rebobinado Neumático • SBE: Rebobinado Eléctrico (1/3 HP) • SBEP: Rebobinado Eléctrico (1/2 HP) • SBHD: Rebobinado Hidráulico con cadena • SBHDD: Rebobinado Hidráulico directo |
| Modelo Estándar (Rebobinado Eléctrico)* | Diámetro Interno (D. I.) | Capacidad de Manguera | Peso Aprox. (lb)** | Ancho Bastidor A (in) | Ancho Tambor B (in) | Dim. C (in) | Altura D (in) | Dim. E (in) | Ancho Total F (in) | Altura Total G (in) | Dim. H (in) | Dim. X (in) | Dim. Y (in) |
| SBEPBGMB24-23-24 | 1″ ID | 125 ft | 174 lb | 21.00 | 15.50 | 10.50 | 20.50 | 22.75 | 29.25 | 23.50 | 12.12 | 13.00 | 16.75 |
| SBEPBGMB30-23-24 | 1″ ID | 150 ft | 184 lb | 27.50 | 22.00 | 10.50 | 20.50 | 22.75 | 35.75 | 23.50 | 12.12 | 19.50 | 16.75 |
| SBEPBGMB26-25-26 | 1″ ID | 150 ft | 204 lb | 23.00 | 17.50 | 10.50 | 25.50 | 24.75 | 31.25 | 27.88 | 15.50 | 15.00 | 21.75 |
| SBEPBGMB28-25-26 | 1″ ID | 200 ft | 228 lb | 25.50 | 20.00 | 10.50 | 25.50 | 24.75 | 33.75 | 27.88 | 15.50 | 17.50 | 21.75 |
| SBEPBGMB22-30-31 | 1″ ID | 250 ft | 176 lb | 19.00 | 13.50 | 10.50 | 25.50 | 28.75 | 27.25 | 29.88 | 15.50 | 11.00 | 21.75 |
| SBEPBGMB18-33-34 | 1″ ID | 200 ft | 178 lb | 14.50 | 9.50 | 10.50 | 31.50 | 31.75 | 23.75 | 33.62 | 17.75 | 7.00 | 27.75 |
*Nota: Se debe instalar un conector flexible entre el tubo rígido de entrada y la junta giratoria de entrada. Para dimensiones específicas de la posición del Guidemaster® (J, K, L), favor de solicitar el plano dimensional a fábrica.
Nota de peso: Al solicitar modelos con rebobinado a motor neumático (SBA) e hidráulico (SBHD / SBHDD), deduzca 20 lbs (9 kg) del peso de envío indicado respecto a los modelos eléctricos (SBE / SBEP).
