Impuestos incluidos.
Importante:
Este producto está sujeto a disponibilidad. Te recomendamos contactarnos antes de realizar tu compra para confirmar el modelo exacto según las capacidades requeridas de manguera de líquido y vapor, opción de motorización de líquido (eléctrico, neumático u hidráulico), tipo de material (acero, aluminio o acero inoxidable), precio y tiempo de entrega con nuestro equipo comercial, al igual que los costos de envío.

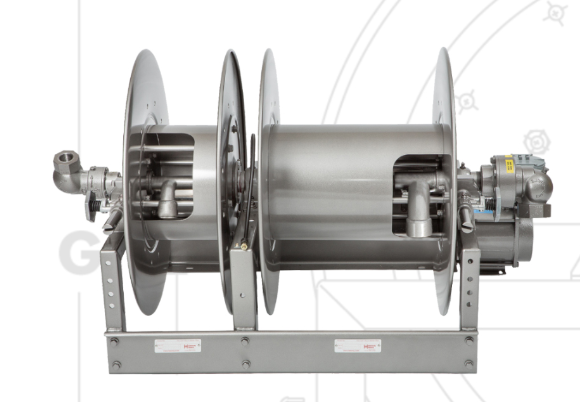

Los carretes duales de la Serie PBM (Hannay Reels®) están diseñados para el manejo combinado de líquido y recuperación de vapor en operaciones de despacho, trasvase y recarga de Gas L.P. / Propano. Integran en un solo bastidor un carrete motorizado para mangueras de líquido (1″ a 1.5″ D. I.) y un carrete de rebobinado manual mediante manivela accionada por engranajes para mangueras de vapor (1/2″ a 1″ D. I.).
Fabricados de forma estándar en acero de alta resistencia con acabado en pintura color grafito, están capacitados para operar bajo presiones de hasta 350 PSI (24 bar). Para aplicaciones que demandan reducción de peso en la unidad móvil o mayor resistencia en ambientes altamente corrosivos, está disponible opcionalmente la versión en aluminio pulido (prefijo SB) o en acero inoxidable.
Configuración Dual Integrada: Sistema doble que combina un carrete con rebobinado a motor para la manguera de líquido y un carrete con rebobinado a manivela manual para la manguera de vapor.
Manejo Versátil de Mangueras:
Carrete para Líquido: Diseñado para mangueras individuales de 1″ a 1,5″ D. I.
Carrete para Vapor: Diseñado para mangueras de 1/2″, 3/4″ y 1″ D. I.
Variedad de Materiales: Estándar en acero pintado color grafito. Disponible en aluminio pulido (prefijo SB) para menor peso y resistencia a la corrosión, o en acero inoxidable.
Opciones de Rebobinado a Motor (Carrete de Líquido):
Eléctrico (Prefijo E): Motor antiexplosivo de 2/3 HP con caja de empalmes, interruptor y solenoide antiexplosivos.
Neumático (Prefijo A): Incluye válvula de control y manguera neumática de 25″.
Hidráulico (Prefijo HD): Transmisión por cadena y rueda dentada #40.
Carrete de Vapor: Rebobinado manual mediante manivela accionada por engranaje.
Conexiones de Alto Rendimiento:
Entrada Líquido: Junta giratoria de 90° con cojinete de bolas de 1,5″ NPT Hembra; salida de 1″ NPT Hembra.
Entrada Vapor: Junta giratoria de 90° de 1″ NPT Hembra; salida elevadora de 1″ NPT Hembra.
Seguridad y Frenado: Freno de eje de piñón estándar.
| Parámetro Técnico | Especificación de Fábrica |
| Marca / Fabricante | Hannay Reels® |
| Serie / Línea | Serie PBM / SBPBM |
| Fluidos Compatibles | Gas L.P., Propano y Recarga |
| Rango Manguera de Líquido | D. I. de 1″ a 1,5″ |
| Rango Manguera de Vapor | D. I. de 1/2″ a 1″ |
| Presión Máxima de Trabajo | Hasta 350 PSI (24 bar) |
| Rango de Temperatura de Fluido | -40 °C a +149 °C (-40 °F a +300 °F) |
| Entrada / Salida Líquido | Entrada 1,5″ NPT Hembra / Salida 1″ NPT Hembra |
| Entrada / Salida Vapor | Entrada 1″ NPT Hembra / Salida elevadora 1″ NPT Hembra |
| Nomenclatura de Prefijos |
• E: Rebobinado Eléctrico Antiexplosivo (2/3 HP) • A: Rebobinado Neumático • HD: Rebobinado Hidráulico |
| Modelo Base | Manguera ½” D. I. | Manguera ¾” D. I. | Manguera 1” D. I. |
| EPBM24-16-23-24 | Hasta 175 ft | Hasta 80 ft | Hasta 75 ft |
| EPBM30-16-23-24 | Hasta 175 ft | Hasta 80 ft | Hasta 75 ft |
| EPBM28-16-25-26 | Hasta 225 ft | Hasta 100 ft | Hasta 75 ft |
| Modelo Estándar* | Manguera Líquido Capacidad (1″ D.I.) | Peso Aprox. (lb)** | Ancho Bastidor A (in) | Ancho Tambor B (in) | Dim. C (in) | Altura D (in) | Dim. E (in) | Ancho Total F (in) | Altura Total G (in) | Dim. H (in) | Dim. X (in) | Dim. Y (in) |
| EPBM24-16-23-24 | 125 ft | 173 lb | 32.00 | 15.50 | 10.50 | 23.75 | 23.00 | 46.25 | 23.88 | 12.50 | 24.50 | 20.00 |
| EPBM30-16-23-24 | 150 ft | 274 lb | 38.50 | 22.00 | 10.50 | 23.75 | 23.00 | 52.75 | 23.88 | 12.50 | 31.00 | 20.00 |
| EPBM28-16-25-26 | 200 ft | 279 lb | 36.50 | 20.00 | 10.50 | 25.50 | 24.75 | 50.75 | 25.88 | 13.50 | 29.00 | 21.75 |
*Nota: Se debe instalar una conexión flexible entre la tubería rígida y la junta giratoria de entrada.
Nota de peso: Al solicitar modelos con motorización neumática (A) e hidráulica (HD), deduzca 20 lbs (9 kg) del peso de envío indicado en la tabla respecto a los modelos eléctricos (E).
