Importante:
Este producto está sujeto a disponibilidad. Te recomendamos contactarnos antes de realizar tu compra para confirmar el modelo exacto según la capacidad de manguera (diámetro y longitud), tipo de rebobinado (manual o motorizado), opciones de material (acero, aluminio o acero inoxidable), precio y tiempo de entrega con nuestro equipo comercial, al igual que los costos de envío.

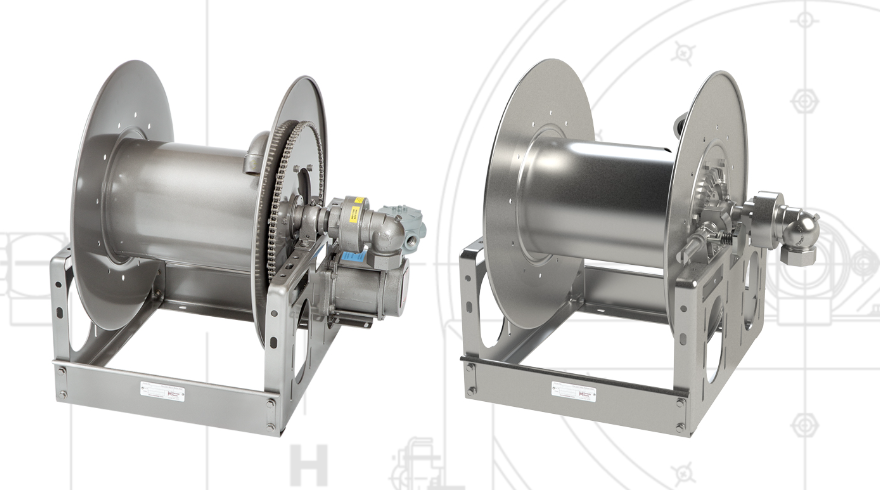

Los carretes de la Serie PB (Hannay Reels) están diseñados para el manejo seguro de mangueras individuales de gran diámetro (D. I. de 1″ a 1,5″) en operaciones exigentes de transferencia, despacho y recarga de Gas L.P. / Propano. Fabricados estándar en acero reforzado con acabado en pintura color grafito, están aprobados para operar en ambientes antiexplosivos y bajo condiciones extremas de trabajo.
La serie ofrece múltiples configuraciones de accionamiento, que van desde rebobinado a manivela manual hasta opciones de motorización eléctrica a prueba de explosión, neumática e hidráulica. Adicionalmente, la variante HDDPB ofrece propulsión hidráulica directa que elimina el uso de cadenas y coronas dentadas, minimizando los puntos de mantenimiento. Para aplicaciones que requieren menor peso y máxima resistencia a la corrosión marina o química, se encuentra disponible la versión en aluminio pulido con el prefijo SB.
Rango de Aplicación: Diseñados para mangueras individuales con diámetro interno (D.I.) de 1″ hasta 1,5″ en trasvase y recarga de Gas L.P.
Diseño Antiexplosivo Certificado: Diseñados de fábrica para operar en áreas clasificadas con riesgo de gases inflamables.
Variedad de Materiales de Construcción: Estándar en acero pintado color grafito. Disponibles opcionalmente en aluminio pulido (prefijo SB, para reducción de peso y alta resistencia a la corrosión) o acero inoxidable.
Diversidad de Sistemas de Rebobinado:
Rebobinado a manivela con engranajes, cadena n.° 40 y corona dentada.
Rebobinado a motor eléctrico a prueba de explosión, neumático o hidráulico.
Rebobinado hidráulico directo (Serie HDDPB), que elimina cadenas y coronas.
Sistemas de Freno Integrados: Los modelos manuales y de transmisión directa incluyen freno de piñón; los modelos motorizados con cadena vienen con freno de cinta.
Conexiones Estándar de Alto Flujo:
Entrada: Unión giratoria de 90° con rodamiento de bolas y rosca hembra de 1,5″ NPT en acero.
Salida: Cuello de ganso y rosca hembra de 1″ NPT.
Construcción de Bastidor Robusto: Marcos prensados para tamaños de disco de hasta 30-31; estructura en tubo de rollo / cuadro para modelos con disco de tamaño 33-34.
| Parámetro Técnico | Especificación de Fábrica |
| Marca / Fabricante | Hannay Reels® |
| Serie / Línea | Serie PB / HDDPB / SBPB |
| Gases / Fluidos Compatibles | Gas L.P., Propano, Butano y Recarga |
| Diámetro Interno de Manguera | De 1″ a 1,5″ D. I. |
| Presión Máxima de Trabajo | Hasta 350 PSI (24 bar) |
| Rango de Temperatura de Fluido | -40 °C a +149 °C (-40 °F a +300 °F) |
| Entrada Estándar | Unión giratoria 90° de 1,5″ NPT Hembra |
| Salida Estándar | Cuello de ganso de 1″ NPT Hembra |
| Nomenclatura de Prefijos a Motor |
• E: Eléctrico a prueba de explosión (2/3 HP) • A: Neumático (con válvula de control y manguera de 25″) • HD: Hidráulico con cadena • HDD: Hidráulico de accionamiento directo |
| Modelo Estándar (Rebobinado Eléctrico)* | Diámetro Interno (D. I.) | Capacidad de Manguera | Peso Aprox. (lb) | Ancho Bastidor A (in) | Ancho Tambor B (in) | Dim. C (in) | Altura D (in) | Dim. E (in) | Ancho Total F (in) | Altura Total G (in) | Dim. H (in) | Dim. X (in) | Dim. Y (in) |
| EPB24-23-24 | 1″ ID | 125 ft | 102 lb | 21.00 | 15.50 | 10.50 | 20.50 | 22.75 | 29.25 | 23.50 | 12.12 | 13.00 | 16.75 |
| EPB30-23-24 | 1″ ID | 150 ft | 115 lb | 27.50 | 22.00 | 10.50 | 20.50 | 22.75 | 35.75 | 23.50 | 12.12 | 19.50 | 16.75 |
| EPB26-25-26 | 1″ ID | 150 ft | 110 lb | 21.00 | 17.50 | 10.50 | 25.50 | 24.75 | 31.00 | 27.88 | 15.50 | 15.00 | 21.75 |
| EPB28-25-26 | 1″ ID | 200 ft | 123 lb | 25.50 | 20.00 | 10.50 | 25.50 | 24.75 | 33.75 | 27.88 | 15.50 | 17.50 | 21.75 |
| EPB22-30-31 | 1″ ID | 250 ft | 118 lb | 19.00 | 13.50 | 10.50 | 25.50 | 28.75 | 27.25 | 29.88 | 15.50 | 11.00 | 21.75 |
| EPB18-33-34 | 1″ ID | 200 ft | 117 lb | 14.50 | 9.50 | 10.50 | 31.50 | 31.75 | 23.75 | 33.62 | 17.75 | 7.00 | 27.75 |
| EPB24-25-26 | 1-1/2″ ID | 50 ft | 160 lb | 21.00 | 15.50 | 15.50 | 25.50 | 24.75 | 29.25 | 27.88 | 15.50 | 13.00 | 21.75 |
| EPB28-25-26 | 1-1/2″ ID | 75 ft | 173 lb | 25.50 | 20.00 | 15.50 | 25.50 | 24.75 | 33.75 | 27.88 | 15.50 | 17.50 | 21.75 |
| EPB26-30-31 | 1-1/2″ ID | 100 ft | 173 lb | 23.00 | 17.50 | 15.50 | 25.50 | 28.75 | 31.25 | 29.88 | 15.50 | 15.00 | 21.75 |
*Nota: Los prefijos de modelo cambian según el tipo de motorización seleccionada (ej. APB para neumático, HDPB/HDDPB para hidráulico o PB para manual). Se debe utilizar una conexión flexible entre la tubería rígida y la junta giratoria de entrada.
💬 ¿Necesitas asesoría técnica especializada? Contáctanos para cotización personalizada, selección del tamaño de tambor, accesorios de montaje de rodillos o guía en la instalación de juntas flexibles para tu auto-tanque o planta de llenado.
