Este producto está sujeto a disponibilidad. Te recomendamos contactarnos antes de realizar tu compra para confirmar el modelo exacto según la capacidad de manguera, opción de rebobinado a motor (eléctrico, neumático o hidráulico), tipo de material (acero, aluminio o acero inoxidable), precio y tiempo de entrega con nuestro equipo comercial, al igual que los costos de envío.

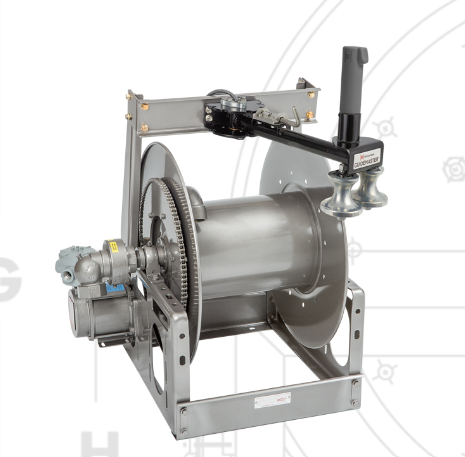

Los carretes para manguera de la Serie PBGMT (Hannay Reels®) están fabricados especialmente para el manejo y rebobinado eficiente de mangueras individuales de 1″ de diámetro interno (D. I.) en operaciones intensivas de distribución, despacho y recarga de Gas L.P. / Propano. Fabricados estándar en acero reforzado pintado en color grafito, están diseñados para resistir entornos de trabajo pesado en camiones repartidores y plantas de llenado.
La serie PBGMT integra el conjunto de guiado superior Guidemaster® de fábrica, ofreciendo una salida y recolección fluida de la manguera desde posiciones elevadas. Cuenta con múltiples alternativas de motorización a prueba de explosión: neumática, eléctrica APE (2/3 HP), hidráulica con cadena e hidráulica de accionamiento directo (HDDPB, que elimina piñones y cadenas). Para aplicaciones donde se requiere reducir el peso total del vehículo o trabajar en ambientes altamente corrosivos, se ofrece opcionalmente la versión en aluminio pulido (prefijo SB) o en acero inoxidable.
Diseñados para Trasvase de Gas L.P.: Especificados para mangueras individuales de 1″ D. I. en aplicaciones de propano, butano y recarga.
Conjunto Guidemaster® Superior Integrado: Equipados de serie con estructura y rodillo de guiado Guidemaster® superior para una maniobrabilidad ágil y uniforme de la manguera.
Construcción Robusta y Ligera: Estándar en acero pintado color grafito. Opciones en aluminio pulido (prefijo SB) para sustancial reducción de peso y máxima resistencia a la corrosión, o en acero inoxidable.
Variedad de Opciones de Rebobinado a Motor:
Neumático (Prefijo A): Incluye válvula de control y manguera de aire de 25″.
Eléctrico (Prefijo E): Motor a prueba de explosión de 2/3 HP con interruptor, solenoide y caja de conexiones APE.
Hidráulico (Prefijo HD): Impulsado por cadena n.° 40 y corona dentada.
Hidráulico Directo (Prefijo HDD): Transmisión directa que elimina cadenas y engranajes expuestos.
Sistemas de Freno de Seguridad: Los modelos motorizados eléctricos incluyen freno de cinta, mientras que las versiones hidráulicas directas incorporan freno de piñón.
Conexiones de Alto Flujo: Entrada con unión giratoria de 90° de 1,5″ NPT hembra con rodamiento de bolas y salida con cuello de ganso y rosca de 1″ NPT hembra en acero.
| Parámetro Técnico | Especificación de Fábrica |
| Marca / Fabricante | Hannay Reels® |
| Serie / Línea | Serie PBGMT / SBPBGMT |
| Diámetro Interno de Manguera | 1″ D. I. |
| Gases / Fluidos Compatibles | Gas L.P., Propano, Butano y Recarga |
| Presión Máxima de Trabajo | Hasta 350 PSI (24 bar) |
| Rango de Temperatura de Fluido | -40 °C a +149 °C (-40 °F a +300 °F) |
| Entrada Estándar | Unión giratoria 90° de 1,5″ NPT Hembra (Acero) |
| Salida Estándar | Cuello de ganso y rosca de 1″ NPT Hembra (Acero) |
| Accesorio Incluido | Conjunto de guiado Guidemaster® superior (peso aprox. 9,5 kg / 21 lb) |
| Nomenclatura de Prefijos |
• A: Rebobinado Neumático • E: Rebobinado Eléctrico APE (2/3 HP) • HD: Rebobinado Hidráulico con cadena • HDD: Rebobinado Hidráulico directo |
| Modelo Estándar* | Diámetro Interno (D. I.) | Capacidad de Manguera | Peso Aprox. (lb)** | Ancho Bastidor A (in) | Ancho Tambor B (in) | Dim. C (in) | Altura D (in) | Dim. E (in) | Ancho Total F (in) | Altura Total G (in) | Dim. H (in) | Dim. X (in) | Dim. Y (in) |
| APBGMT24-23-24 | 1″ ID | 125 ft | 168 lb | 21.00 | 15.50 | 10.50 | 20.50 | 22.75 | 29.25 | 29.50 | 12.12 | 13.00 | 16.75 |
| APBGMT30-23-24 | 1″ ID | 150 ft | 178 lb | 27.50 | 22.00 | 10.50 | 20.50 | 22.75 | 35.75 | 29.50 | 12.12 | 19.50 | 16.75 |
| APBGMT26-25-26 | 1″ ID | 150 ft | 193 lb | 23.00 | 17.50 | 10.50 | 25.50 | 24.75 | 31.25 | 32.88 | 15.50 | 15.00 | 21.75 |
| APBGMT28-25-26 | 1″ ID | 200 ft | 181 lb | 25.50 | 20.00 | 10.50 | 25.50 | 24.75 | 33.75 | 33.00 | 15.50 | 17.50 | 21.75 |
| APBGMT22-30-31 | 1″ ID | 250 ft | 196 lb | 19.00 | 13.50 | 10.50 | 25.50 | 28.75 | 27.25 | 36.13 | 15.50 | 11.00 | 21.75 |
| APBGMT18-33-34 | 1″ ID | 200 ft | 183 lb | 14.50 | 9.50 | 10.50 | 31.50 | 31.75 | 23.75 | 33.62 | 17.75 | 7.00 | 27.75 |
| EPBGMT24-23-24 | 1″ ID | 125 ft | 168 lb | 21.00 | 15.50 | 10.50 | 20.50 | 22.75 | 29.25 | 29.50 | 12.12 | 13.00 | 16.75 |
| EPBGMT30-23-24 | 1″ ID | 150 ft | 178 lb | 27.50 | 22.00 | 10.50 | 20.50 | 22.75 | 35.75 | 29.50 | 12.12 | 19.50 | 16.75 |
| EPBGMT26-25-26 | 1″ ID | 150 ft | 193 lb | 23.00 | 17.50 | 10.50 | 25.50 | 24.75 | 31.25 | 32.88 | 15.50 | 15.00 | 21.75 |
| EPBGMT28-25-26 | 1″ ID | 200 ft | 181 lb | 25.50 | 20.00 | 10.50 | 25.50 | 24.75 | 33.75 | 33.00 | 15.50 | 17.50 | 21.75 |
| EPBGMT22-30-31 | 1″ ID | 250 ft | 196 lb | 19.00 | 13.50 | 10.50 | 25.50 | 28.75 | 27.25 | 36.13 | 15.50 | 11.00 | 21.75 |
| EPBGMT18-33-34 | 1″ ID | 200 ft | 183 lb | 14.50 | 9.50 | 10.50 | 31.50 | 31.75 | 23.75 | 33.62 | 17.75 | 7.00 | 27.75 |
*Nota: Se debe usar un conector flexible entre el tubo de entrada y la junta giratoria de entrada.
Nota de peso: Al solicitar modelos con motorización neumática (A) e hidráulica (HD / HDD), deduzca 20 lbs (9 kg) del peso de envío indicado en la tabla respecto a los modelos eléctricos (E).
